Термо-регулюючі вентилі (ТРВ) Danfoss

Ефективність роботи холодильної системи залежить від багатьох факторів, і зокрема, від правильно підібраної регулюючої і запірної арматури. Обов'язковим компонентом фреонових магістралей холодильних установок є терморегулюючий вентиль (ТРВ), який контролює і регулює витрату холодоагенту через випарник в залежності від теплового навантаження. Основною метою такого регулювання є захист компресора від попадання рідкого холодоагенту.

Дані вентилі використовують як в холодильних установках, так і в теплових насосах, системах кондиціонування і транспортних рефрижераторах.

Призначення, конструкція і функціонування ТРВ різного типу ідентичне. Терморегулюючий вентиль складається з силового термочутливого елементу, відокремленого від корпусу вентиля мембраною, капілярної трубки, що з'єднує термочутливий елемент з термобаллоном, корпусу вентиля з сідлом і регулюючої пружини. Робота ТРВ залежить від трьох основних параметрів: тиску в термобалоні, який тисне на верхню поверхню мембрани (відкриття клапана); тиску кипіння, який діє на нижню поверхню мембрани (закриття клапана); тиску регулюючої пружини, яка також діє на нижню поверхню мембрани (закриття вентиля). За рахунок підтримки рівноваги між тиском в термобалоні і сумою тисків кипіння і пружини здійснюється регулювання, яке виконує вентиль. Пружина забезпечує регулювання перегріву.

При виборі ТРВ необхідно враховувати наступні параметри: тип холодоагенту; продуктивність випарника; тиск кипіння; тиск конденсації; ступінь переохолодження; втрати тиску в вентилі; лінію внутрішнього або зовнішнього вирівнювання тиску. Від правильності вибору і налаштування терморегулюючого вентиля залежить ефективна і коректна робота холодильної установки, а також забезпечується надійний захист компресора від «вологого ходу».

На нашому сайті представлений широкий вибір ТРВ компанії Danfoss з різними технічними характеристиками продуктивністю від 0,4 до 1083 кВт (R134a).

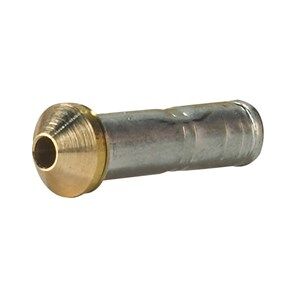

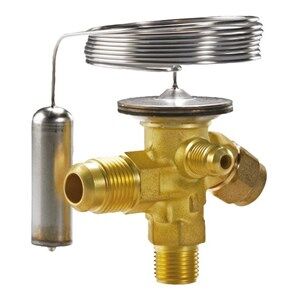

Вентилі серії Т2 і ТЕ2 з латунним корпусом і штуцерами під відбортовку / відбортовку або пайку / відбортовку. Силовий термочутливий елемент виконаний методом лазерного зварювання з нержавіючої сталі. Капілярна трубка і термобаллон виготовляються з нержавіючої сталі, що забезпечує високу корозійну стійкість, високу міцність і вібростійкість. Змінний клапанний вузол (вставка) має сітчастий фільтр для захисту від бруду. Наявність змінного клапанного вузла дозволяє оптимізувати складські запаси; легко підібрати потрібну продуктивність; спрощує обслуговування обладнання. Просте налаштування перегріву. Можлива поставка клапанів з Максимальним Тиском Регулювання (МДР). Захищає електродвигун компресора від надмірного тиску кипіння при нормальній експлуатації установки. Номінальна продуктивність: від 0,4 до 10,5 кВт (R134a).

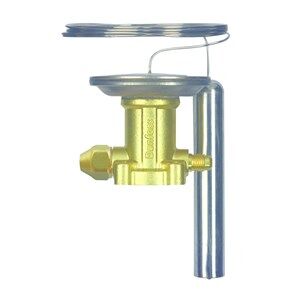

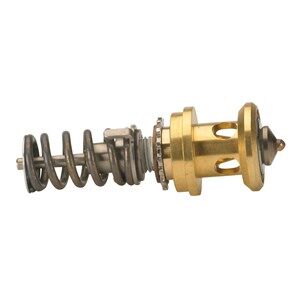

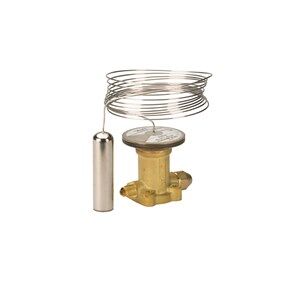

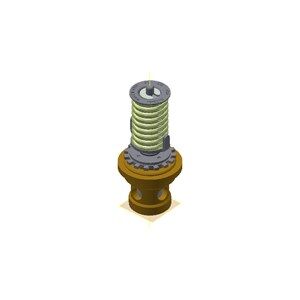

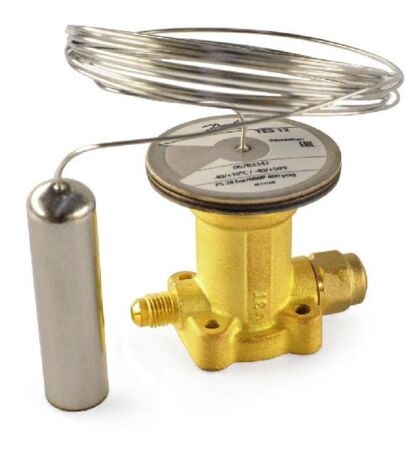

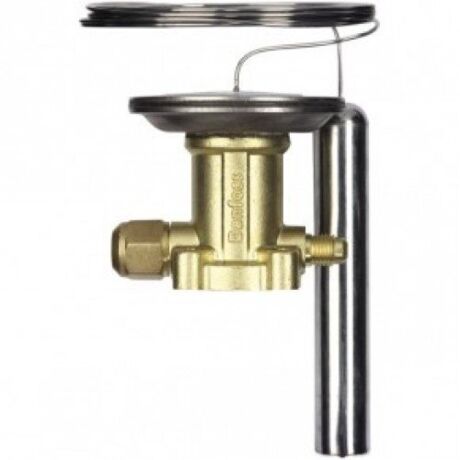

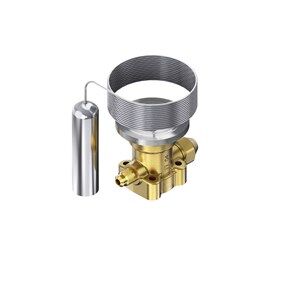

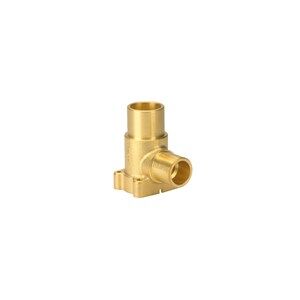

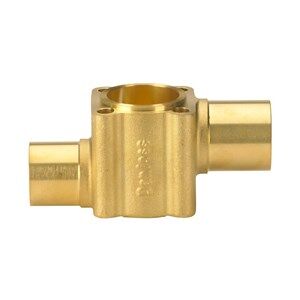

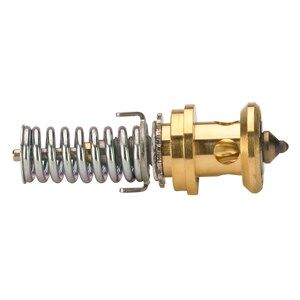

ТРВ серії ТЕ 5 - ТЕ 55 з корпусом з латуні. Вентилі поставляються в комплектації, що включає корпус, клапанний вузол і термочутливий елемент. Корпус вентиля в прямому або кутовому виконанні зі штуцерами під пайку, відбортовку або під фланці. Силовий термочутливий елемент з нержавіючої сталі виготовляється методом лазерного зварювання. Капілярна трубка і термобаллон виконуються з нержавіючої сталі, що забезпечує високу корозійну стійкість, високу міцність і вібростійкість. Клапанний конус і посадочне сідло виготовлені зі спеціального сплаву з відмінною зносостійкістю. Змінний клапанний вузол забезпечує просту збірку і монтаж; оптимальну підтримку заданої продуктивності; канали для врівноваження тиску (тільки в клапанах ТЕ55). Просте налаштування перегріву. Можлива поставка клапанів з Максимальним Тиском Регулювання (МДР). Захищає електродвигун компресора від надмірного тиску кипіння при нормальній експлуатації установки. Великий температурний діапазон експлуатації (від       -60°C до +10°C), максимальний робочий тиск 28 бар, холодоагенти R22, R134a, R404a / R507, R407c. Номінальна продуктивність: від 12,9 до 220 кВт (R134а).

Вентилі ТUA, TUAE, TCAE з корпусом з нержавіючої сталі і біметалічними штуцерами з нержавіючої сталі вкритими міддю для безпечного, зручного і швидкого паяння. Використання нержавіючої сталі робить клапани легкими і міцними. Капілярна трубка і термобаллон з нержавіючої сталі гарантують високу міцність, корозійну стійкість і стійкість до вібрацій. Сітчастий фільтр на клапанному вузлі забезпечує додатковий захист від бруду. Для налаштування перегріву використовується шестигранний ключ, більш компактний ніж викрутка. Можлива поставка клапанів з Максимальним Тиском Регулювання (МДР). Напрямок течії холодоагенту не регламентовано. Номінальна продуктивність: від 0,5 до 12 кВт (R134a).

Все терморегулюючі клапани Danfoss мають лазерне маркування, яке нанесене на мембранну голівку термочутливого елементу У маркуванні вказується тип ТРВ (і його кодовий номер), діапазон температури кипіння, точка MOP, тип холодоагенту, допустимий робочий тиск.

Компанія Danfoss єдиний виробник високотехнологічних компонентів для холодильних установок і систем кондиціонування повітря найширшої номенклатури. Компанія пропонує передові технологічні і ділові рішення, які допоможуть споживачеві знизити витрати, модернізувати виробництво і забезпечити виконання поставлених завдань.

У 1933 році датський інженер-винахідник Мадс Клаузен заснував свою компанію на горищі сімейної ферми батьків в передмісті. На сьогоднішній день міжнародний концерн Danfoss має 95 заводів в 25 країнах світу. Більш ніж 25000 співробітників працює на підприємствах. Заводи фірми Danfoss виробляють в загальному більш 250.000 готових виробів в день. Виробничі площі оснащені найсучаснішим технічним обладнанням, тут застосовуються найбільш ефективні виробничі процеси

Danfoss стала однією з перших компаній в своїй галузі, яка отримала свідоцтво якості виробів ISO 9000 та ISO 9001, видане Міжнародною Організацією Нормалізації. Охорона навколишнього середовища зафіксована як один з основних принципів і цінностей компанії, що підтверджено сертифікатом ISO 14001: 1 996.
