Сервопривідні клапани з пілотним керуванням та пілотні клапани Danfoss

Фахівцями компанії Danfoss розроблена широка лінійка регулюючих і розширювальних клапанів, які забезпечують надійну і безперебійну роботу холодильних установок.

Лінійка пілотних клапанів для сервопривідних клапанів сконструйована таким чином, щоб забезпечити максимальну точність регулювання тиску і температури в певному робочому діапазоні. Всі пілотні клапани можуть працювати з клапанами ICS всіх розмірів.

Кілька пілотних клапанів можуть бути встановлені послідовно і / або паралельно на клапанах ICS, ICF для різних областей застосування. Пілотні клапани, встановлені в корпус CVH, можуть використовуватися в зовнішних лініях і працювати як незалежні клапани або як зовнішні керуючі клапани механізма ICS. Всі пілотні клапани поставляються з комплектом прокладок.

Широкий асортимент клапанів пілотів включає в себе:

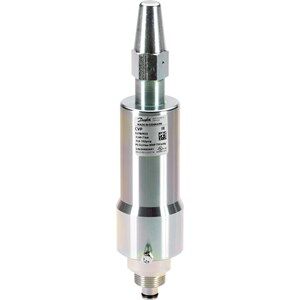

- Пілотний клапан постійного тиску, тип CV

 - Пілотний диференційний клапан, тип CVPP

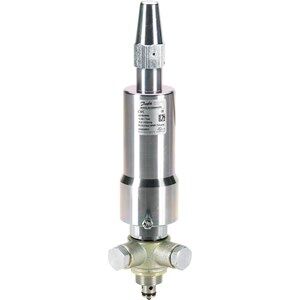

 - Пілотний клапан для підтримки тиску після себе, зі штуцером для підведення опорного тиску, тип CVC

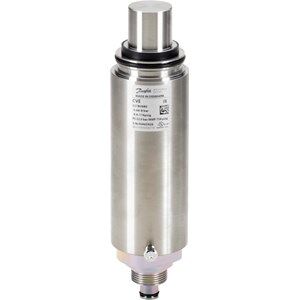

 - Пілотний клапан постійного тиску з електронним управлінням, тип CVE

 - Електромагнітний пілотний клапан, тип EVM (НЗ)

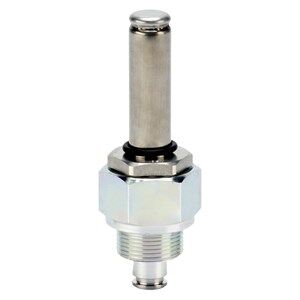

 - Електромагнітний пілотний клапан, тип EVM (ПЗ)

 - Корпус, тип CVH для установки пілотних клапанів в зовнішню пілотну лінію

Пілотні клапани Danfoss застосовуються для систем, що працюють на холодоагентах ГХФУ, незапальних ДФУ, R717 (аміак) і R744 (CO2). Не рекомендується використовувати механізми з запальними вуглеводнями. Діапазон температур: -60 - + 120 ° C. Пілотні клапани розраховані на максимальний робочий тиск 52 бар. Пристрої нагвинчуються на клапан, виключаючи при цьому необхідність пайки, зварювання та створення окремої пілотної лінії.

Сервопривідні клапани ICS з керуванням від пілотного клапану призначені для роботи в промислових холодильних системах з максимальним робочим тиском 52 бар. Компактні багатофункціональні регулюючі клапани з сервоприводом ICS складаються з трьох основних компонентів: корпус клапана, функціональний модуль і верхня кришка. Доступні для замовлення цілком або частинами.

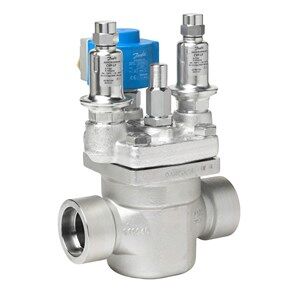

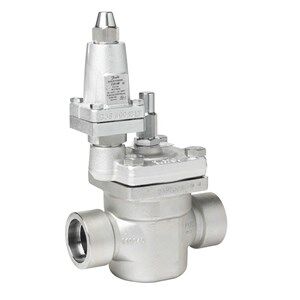

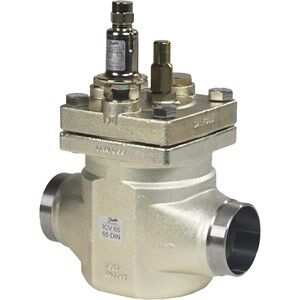

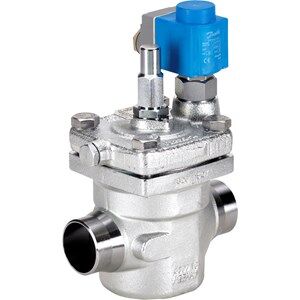

Сервопривідні клапани ICS з керуванням від пілотного клапану служать для регулювання тиску, температури, а також працюють в двопозиційному режимі в холодильних системах. Вони призначені для роботи з холодоагентами високого і низького тиску. Клапани ICS можуть використовуватися на сторонах високого і низького тиску, в лініях всмоктування сухої та вологої пари, а також в лініях рідкого холодоагенту без фазового переходу. Робота клапана ICS залежить від пілотного тиску, що надходить через пілоти або від зовнішньої пілотної лінії. Клапан ICS 1 має один штуцер для підведення зовнішнього пілотного тиску, а клапан ICS 3 - три штуцера.Застосовуються з ГХФУ, ДФУ холодоагентами, R717 (аміак) і R744 (CO2). Безпосереднє з'єднання з трубопроводом може бути здійснено: зварюванням встик, зварюванням з втулкою, пайкою і різьбовим з'єднання. Корпус клапану вироблено з низькотемпературної сталі. Щоб уникнути корозії зовнішня поверхня механізму хромована. Функціональний модуль має сталеве поршневе кільце, яке забезпечує точність регулювання, а регулючийє конус з V-подібними прохідними отворами гарантує високу точність регулювання навіть при частковому навантаженні. Сервопривідні клапани Danfoss мають невелику вагу, компактну модульну конструкцію. Будь який корпус клапану можна замовити з приєднувальними штуцерами різних типів і розмірів. Ремонт механізму здійснюється простою заміною функціонального модулю. Є можливість перетворити сервопривідний клапан ICS в електропривідний клапан ICM. В пристрої передбачений шпиндель для ручного відкриття клапану.

Клапани ICS - це багатофункціональні механізми, де кілька пілотних клапанів можуть бути встановлені в пілотні штуцери. Всі стандартні пілотні клапани можуть використовуватися з пристроями ICS всіх розмірів. Вони або безпосередньо вкручуються в кришку клапану ICS, або встановлюються у зовнішню пілотну лінію. Є штуцер для приєднання манометру, щоб заміряти тиск на вході клапану. Кришка клапана може бути встановлена в будь-якому з чотирьох можливих положень, що ніяк не відбивається на нормальній роботі клапана.

Конструкція клапанів ICS задовольняє всім вимогам, що пред'являються до холодильного обладнання. Клапани ICS сертифіковані відповідно до Директиви ЄС для обладнання, що працює під тиском і марковані знаком СЕ.
