Соленоїдні вентилі

Електромагнітний або соленоїдний клапан - електромеханічний пристрій, призначений для управління робочим середовищем під тиском в трубопроводі. Принцип його роботи полягає в тому, щоб відкривати / закривати прохідний отвір плунжером, на який впливає магнітне поле електромагнітної котушки. Пристрій соленоїдного клапану подібен пристрою звичайного запірного вентиля, тільки робота якого здійснюється без механічних зусиль, а за допомогою соленоїда (електромагнітної котушки) шляхом подачі на неї електричної напруги.

Електромагнітний клапан складається з: корпусу з вхідним і вихідним отворами, сідла; арматурної трубки з сердечником, на яку встановлюється котушка, що створює магнітне поле необхідне для переміщення плунжера; і самого плунжера (рухливий феромагнітний сердечник), який ковзає всередині арматурної трубки і в деяких випадках служить ущільненням. На електромагнітну котушку клапана подається електрична напруга, після чого магнітний сердечник втягується в соленоїд, що призводить до відкриття або закриття клапану.

За принципом спрацьовування соленоїдні пристрої поділяються на нормально відкриті і нормально закриті. Найбільш поширеним варіантом є варіант нормально закритого електромагнітного клапана.

Нормально закритий клапан - це запірна арматура, в якій при подачі електричної напруги відбувається відкривання каналу (тобто забезпечується прохід робочого потоку). Якщо напруга не подається, то клапан залишається в положенні, що перекриває прохід.

Нормально відкритий клапан - запірна арматура, в якій при відсутності напруги на індукційній котушці канал знаходиться у відкритому положенні і забезпечується рух робочого середовища. У момент подачі напруги система переводиться в закрите положення, яке зберігається весь час, поки на котушці підтримується напруга.

Крім цих двох найбільш поширених варіантів виконання існують спеціальні бістабільні електроклапани. В даних пристроях елемент, що перекриває канал, змінює своє положення по сигналу короткого електричного імпульсу постійного струму, завдяки чому цей варіант управління отримав назву імпульсного.

Соленоїдний клапан застосовується як в складних технологічних процесах, так і в побуті. З його допомогою можна дистанційно подати необхідний обсяг рідини, пари або газу в потрібний момент часу (подача води в поливальних системах, системах охолодження, регулювання опалювальних процесів, в системах дозування і змішування, а також для зливу води).

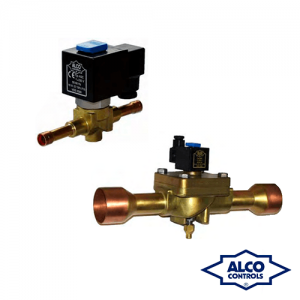

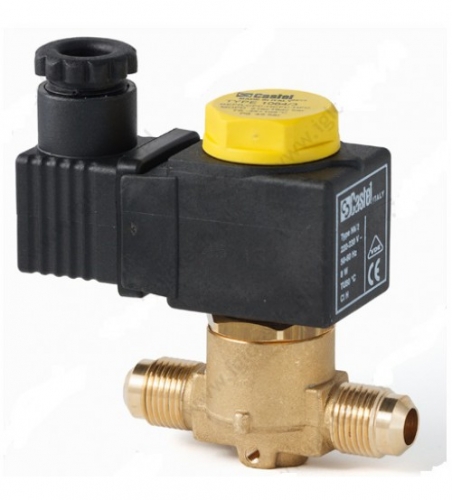

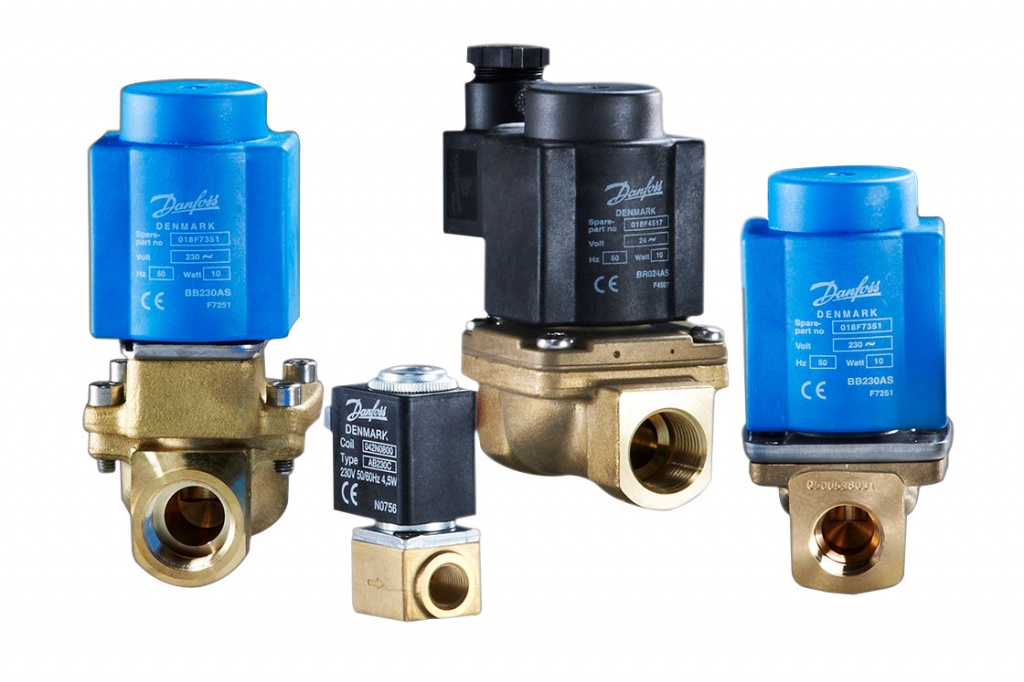

На нашому сайті пропонується широкий вибір соленоїдних клапанів найвідоміших виробників холодильної техніки, таких як, Danfoss, Castel, Alco Controls і ін.
